ケース・スタディ: 溶融シリカ炉チューブ・エイミー
公開日: June 24, 2026
1. クライアントの背景
8 インチのパワー半導体のメーカーでは、酸化とドーピングに 1050 ～ 1180°C の縦型拡散炉を使用しています。材料の純度、赤外線透過率、耐失透性に対する厳しい要件。
2. 通常のシリカチューブの元々の問題点
以前の JGS1 火炎研磨チューブは、複数の製造上の欠陥を引き起こしました。
- OH 含有量が高いと、赤外線の透過性が低下し、温度場が不均一になり、ウェーハの歩留まりが低下します。
- 金属不純物が多いと、急速な失透と頻繁な亀裂が発生します。チューブは 45 日ごとに交換する必要があります。
- 艶消し火炎研磨されたナットは、真空シールが不十分になり、プロセスガス濃度が不安定になります。

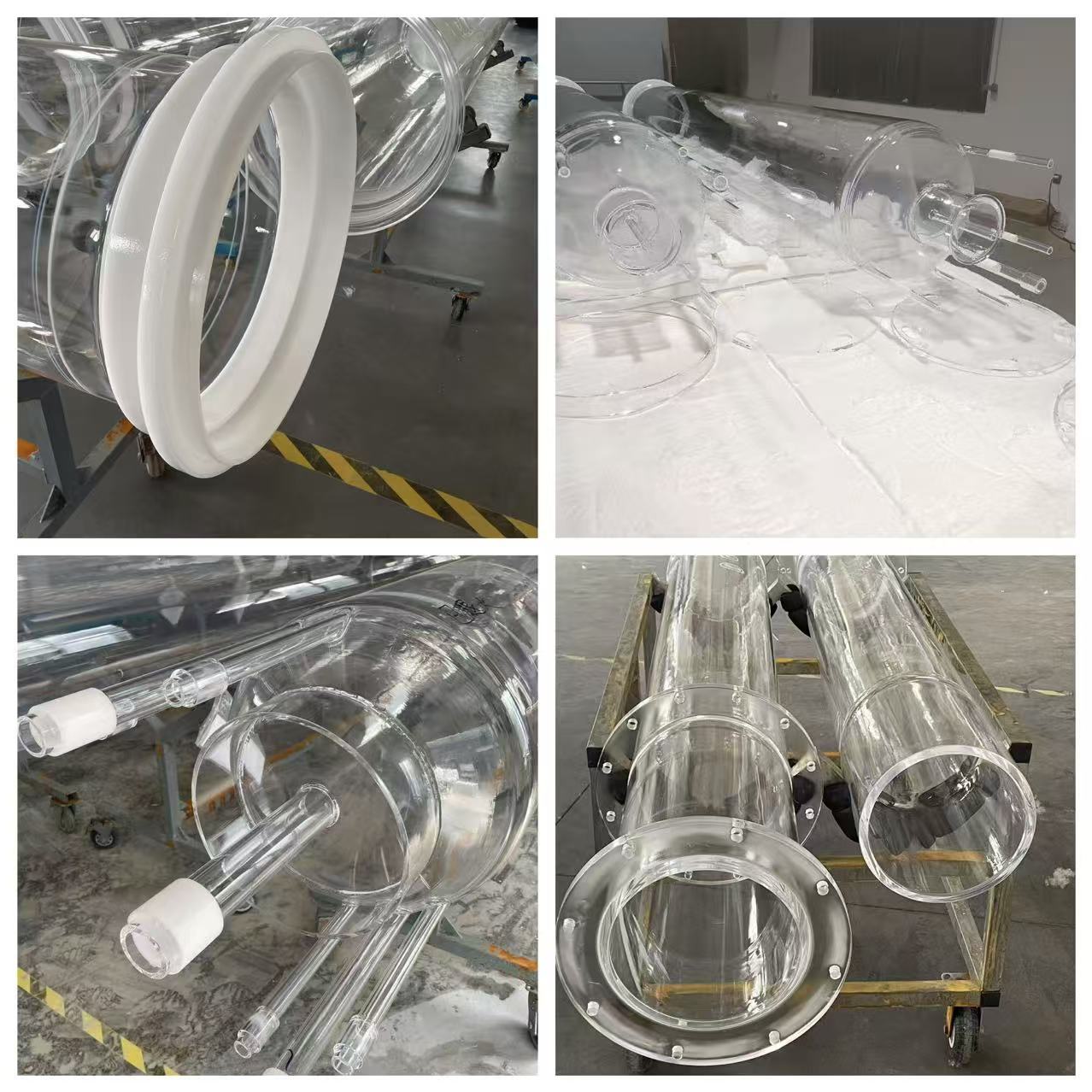

3. 最適化されたソリューション: FS03 シリカチューブ
- 材質: FS03 真空溶融シリカ、SiO₂ ≥99.995%、OH⁻ <10 ppm、超低不純物。
- 表面：チューブ、フランジ、石英ナットは完全クリア鏡面研磨（火炎研磨なし）。
- 構造: 肉厚を厚くし、応力緩和溶接により高い耐熱衝撃性を実現。
4. テストおよび製造結果
- 炉内温度差を±12℃から±3℃に低減。
- ウェーハ歩留まりが 6.8% 増加。耐用年数は 45 日から 180 日に延長されました。
- 真空漏れの故障が 95% 減少しました。チューブ交換のための生産停止が少なくなります。
5. 結論
FS03 透明研磨ファーネスチューブは、温度均一性と汚染リスクを解決し、メンテナンスコストを削減し、半導体熱プロセスの安定した量産を促進します。
