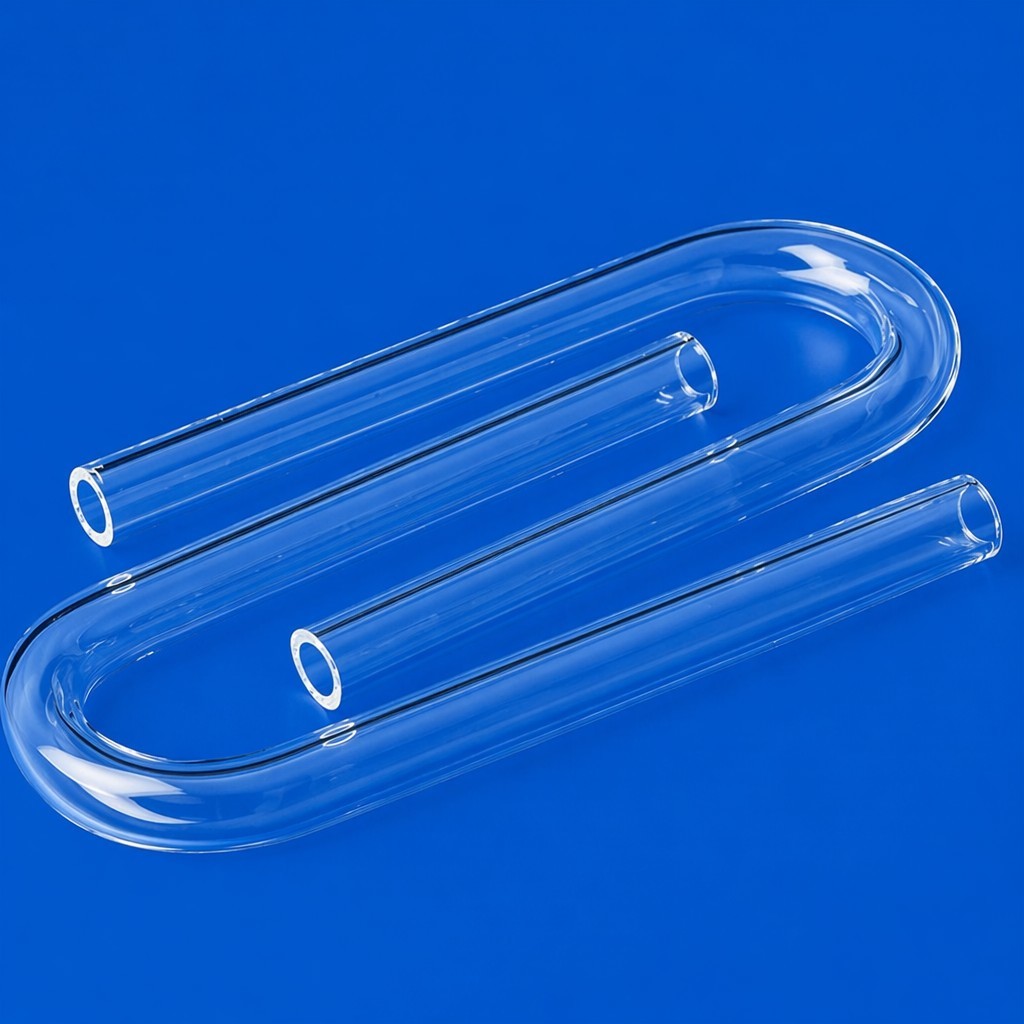

クォーツUチューブ (U型溶融シリカ折りたたみチューブとしても知られる) は,高精度高純度溶融シリカ原材料99.99%から精密な熱折り,焼却,炎磨で加工される.独特のUループ構造は,機器の配置スペースを節約半導体,光伏,精密化学および光学産業のコア流通チャネルコンポーネントになります.
1クォーツUチューブのコアパフォーマンスパラメータ
1.1 超高熱安定性 (コアメリット)
- 長時間連続作業温度:1100°C~1200°C;瞬間の短時間温度抵抗が1350°Cまで
- 超低熱膨張係数: 5.5×10−7/°C,普通のガラスのわずか 1/20
- 熱ショック耐性: 急速な加熱・冷却サイクル (室温から1000°Cまでの冷却試験) で割れ目や変形がない
- 均質な熱伝導:対称U双腕設計は,バランスのとれた温度フィールドを実現し,加熱循環,触媒反応炉管道に適しています
1.2 優れた化学慣性と耐腐蝕性
SiO2純度 ≥99.99%,金属不純度総含有量 ≤25ppm:
- すべての強い酸 (硫酸,窒素酸,塩化水酸,リン酸) と高温の有機溶媒に耐える
- ステンレス鋼より 150倍高い酸性 腐食性 30倍高いボロシリケートガラス
- イオン降水なし,高純度ガス,ウエファー,化学反応剤への汚染ゼロ
- 水素フッ素酸 (HF) と熱濃縮した強いアルカリのみが表面をわずかに腐食する
1.3 優れた光学伝送性能
- 透明なクォーツUチューブ:可視光伝達率>93%,UV帯伝達率80%~90%,UV光触媒,スペクトル観測,反流視覚モニタリングに使用される
- 不透明な乳白クォーツUチューブ: 均一な赤外線放射,散乱光抑制,結晶生長に適用,赤外線加熱炉
- 炎に磨かれた内壁と外壁,泡,かき傷,霧がない,長期間の高温操作の後,弱さなく安定した光伝達
1.4 メカニカル・カスタム加工性能
- 熱で折りたたむ後の焼却は,内部ストレスを排除し,折りたたみの強さは30%増加し,振動防止,圧力変動に耐える
- 完全なカスタマイズされたサポート: カスタマイズされた外径,壁厚さ,U弧半径,腕長,横の支部ポート,フランジ関節
- 複数の密封オプション: 統合フレンズ,冷凍口,PTFE迅速接続器,金属溶接の移行端
- 厳格な寸法容量:弧の曲線誤差 ±0.2mm,高精度機器のマッチングのために平らさと粗度が制御される
2主な産業用応用シナリオ
- 研究室科学研究紫外線光触媒炉,ガス乾燥吸収管,蒸留反流観察ループ,高温消化実験パイプライン,塩化物イオン検出装置
- 半導体と太陽光発電の製造拡散炉ガス循環管,チップパッケージング排気管,湿浄化中流管,シリコン・ウェーファー高温反応キャリア
- 繊細化学および製薬産業腐食性酸蒸留装置,反応ケトル冷却循環管,高純度反応剤浄化監視視回路
- 光学・熱装置赤外線熱炉管,UV消毒流通管,光子結晶晶片生産温度制御管
